放電破砕工法
放電破砕工法は、電気の力で火薬類に近い衝撃力を発生させて、
岩盤やコンクリート等を効率良く破砕できる新技術です。
僅かな消費電力で完全迅速に、硬くて強固な岩盤やコンクリートを破砕出来き、
また、騒音が小さく、市街地や屋内での工事にも適用できます。
特徴
1.火薬類を使用しない破砕工法
火薬類取締法の規制を受けません。
2.破砕力・騒音・振動の制御可能
低振動・・・30m離れると周囲環境と同一レベル
低騒音・・・30m離れると70dB程度に減少
低粉塵・・・破砕時の粉塵はほとんどなし3.狭い現場や室内でも施工可能
遠隔操作ができ、狭い現場での施工が可能
※騒音は、実験室レベルで試験体から3m離れで
120dB程度の減少を確認しています。
具体例
岩に削孔(Φ20mm程度)し、放電カートリッジを挿入し、
それに電気の力で火薬類に近い衝撃力を発生させ破砕する工法
実績
| 作業所名称 | 工事内容 | 破砕量(m3) |
|---|---|---|
| 豊田中工区作業所 | 民家近接切土部における 転石放電破砕 |
100 |
| 塩沢トンネル作業所 | 坑口上部の転石放電破砕 | 20 |
| 豊田中工区作業所 | S3調整池硬岩処理 | 15 |
※当社の有資格者11名

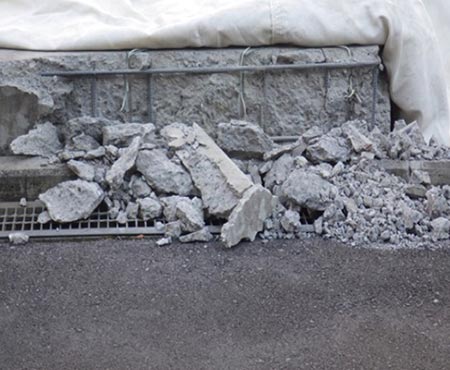

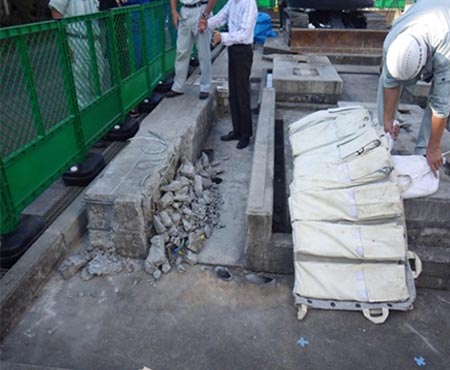

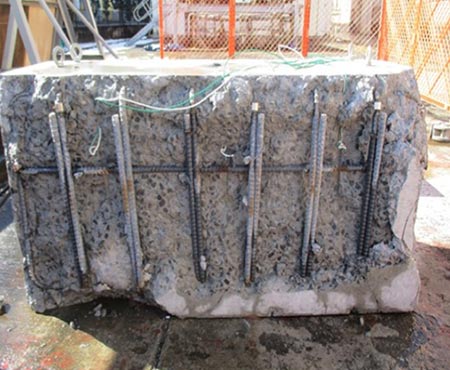

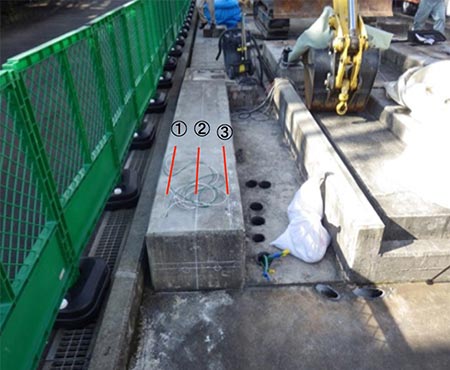

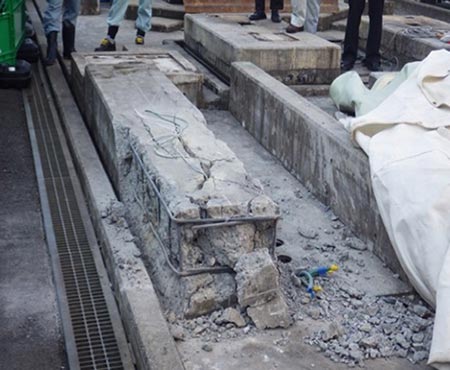

コンクリート破砕
エコリッジ数量：3本
装填間隔：250mmピッチ
装填深さ：260mm

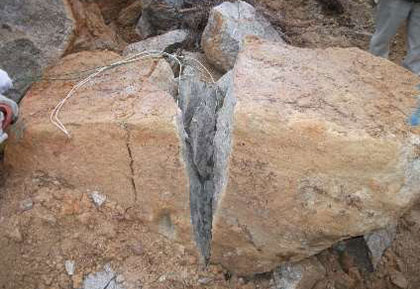

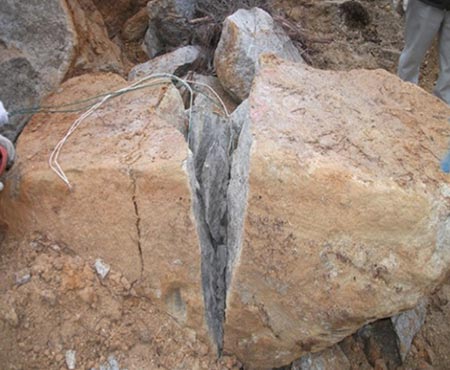

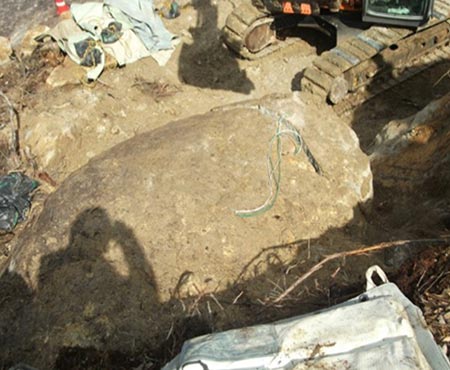

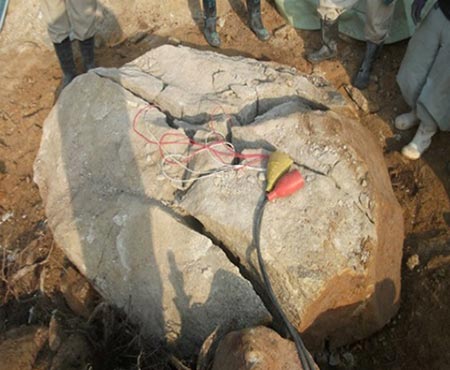

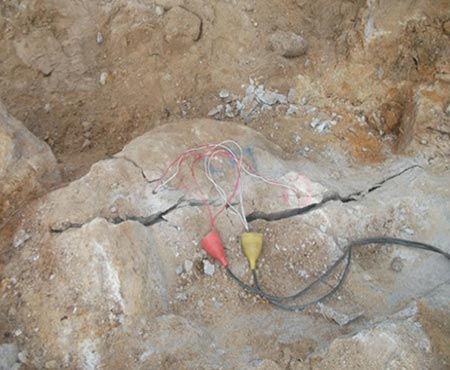

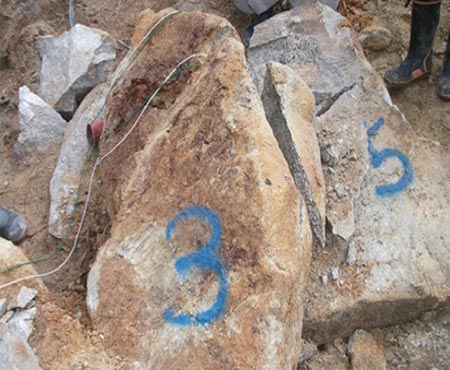

転石破砕
エコリッジ数量：3本
装填間隔：350ｍｍピッチ
装填深さ：300mm
エコリッジ数量：3本
装填間隔：350ｍｍピッチ
装填深さ：300mm
エコリッジ数量：3本
装填間隔：400ｍｍピッチ
装填深さ：350mm
エコリッジ数量：3本
装填間隔：350ｍｍピッチ
装填深さ：300mm
エコリッジ数量：3本
装填間隔：400ｍｍピッチ
装填深さ：350mm
シールド工事

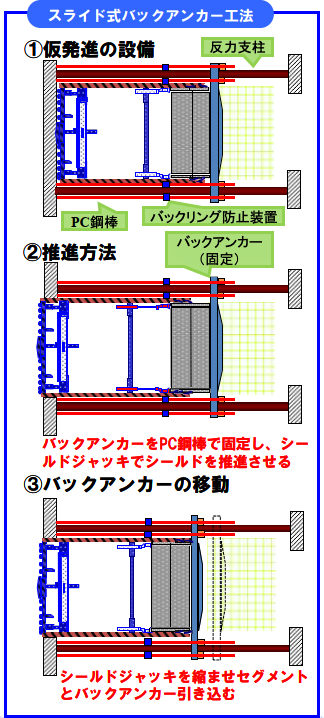

スライド式バックアンカー工法
特徴 センターホールジャッキ方式との比較
| センターホールジャッキ式 | 本工法 |
|---|---|
| 別途センターホールジャッキを 使用して仮発進する |
シールドジャッキ を使用して仮発進する |
| センターホールジャッキから シールドジャッキへの切替えが必要 |
シールドジャッキ使用のため ジャッキの段取替えがない |
| テールブラシの損傷のリスクなし | シールドジャッキ引き込み時に テールブラシの損傷リスクに対し、 テールクリアランスを確保することで対処 |

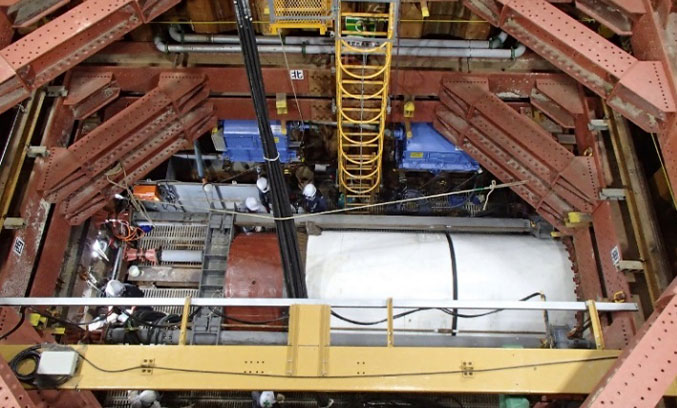

施工手順
- 支圧壁設置
- エントランスパッキン及び金物設置
- スライド式バックアンカー設置
- 反力支柱設置
- シールド機にバックリング及びローリング防止装置取付け
- PC鋼棒設置
- 仮組セグメント組立、セグネントとバックアンカーをシールドジャッキに固定
- シールド機を数m前進後、シールドジャッキーを縮めセグネントとバックアンカーを引き込む
- バックリング及びローリング防止装置を取外す
本装置は日建リース工業よりリース
広島県でのシールド工事(2020年10月)、と愛知県でのシールド工事(2021年11月)で施工実施有り。
